Endoscope de canalisations et cheminées.

Pas rentable

Mais juste pour essayer


 100% bricolage (DIY)

DIY (Do it yourself) veut dire "faire par soi-même"

Pourquoi ? A quoi cela sert-il ?

 2 fois déjà les canalisation de voisins se sont bouchées parce que des racines s'étaient introduites dans une fissure. Quand je ramone ma cheminée (âtre à bois) j'aimerais connaître l'état du conduit. J'ai aussi une canalisation de lavabo qui se bouche. Et comme je suis curieux je voudrais savoir pourquoi.

Il est assez facile de fabriquer un endoscope (endoscope = qui voit à l'intérieur, vient du grec endo = dedans et scope = voir ou regarder).

Voici ce qui m'a donné l'idée de ce bricolage. Un sympathique voisin tente de déboucher sa conduite d'évacuation, obturée par une racine de thuya qui s'est infiltrée à l'intérieur de la canalisation par une fissure. Le bouchon de racines était à environ 5 mètres de la bouche du collecteur. Avec des tiges gigognes prêtées par M. le Maire du village il a réussi à faire "sauter" le bouchon.

Par la suite nous avons bu un bon coup.... (puisque le bouchon avait sauté !!!)

Pour le plaisir du bricolage j'ai pensé fabriquer cet endoscope qui existe dans le commerce, mais qui coûte assez cher, de 150 à 10.000 euros selon destination. Plus d'informations.



Prix de 29 à 35 euros (Mon seul achat).

Caméra CMOS noir et blanc pour usage à l'intérieur. Objectif non interchangeable. Boîtier ultra miniature. Livrée avec adaptateur secteur. Réglages automatiques.

Alimentation..8 Vcc (incluse)

Capteur..CMOS 1/4’’

Pixels..352 x 288 CCIR

Sortie vidéo..1,0 Vpp/75 ohms

Résolution H..380 lignes TV

Rapport S/B ..>48 dB

Angle..52°

Lentille..f 2.2mm

Eclairement mini..0.5 Lux/F1.4

T° d'utilisation ..0°C à +40°C

Connectique vidéo ..fiche RCA femelle

Dimensions ..18 x 18 x 17 mm


 Pour étancher cette caméra un tube de médicaments fera l'affaire.


 Le fond de ce tube sera équipé d'une fenêtre réalisée en verre optiquement impeccable et collé à la résine à 2 composants (genre ARA métal synthétique).

Personnellement j'ai découpé un morceau de porte objet de microscope. C'est un verre très mince, optiquement parfait.


 Pour le verre de transparence vous pouvez utiliser du plastique à la condition qu'il soit surfacé optiquement et ne comporte aucune rayure.

La qualité du transparent est impérative.

ENDOSCOP30.JPGENDOSCOP37.JPG Voici la caméra devenue étanche.

Le bouchon arrière est collé avec étanchéité du passage du fil.


 Voici le module éclairage. Il s'emboite sur la caméra, il est donc amovible. Il est constitué d'un tube mince de laiton. Les LED blanches sont sur un circuit imprimé soudé au tube. Elles sont placées en série. Vous pouvez mettre plus de LED c'est mieux, mais plus cher.

L'éclairage


 Les LED sont entourées de gaine thermo-rétractable noire et toute la partie lumineuse arrière est peinte en noir mat pour éviter des reflets dans l'objectif. La lumière doit aller dans une seule direction : vers l'avant.


 Vue de la caméra avec son éclairage annulaire.





ENDOSCOP27.JPG Vue de l'ensemble en construction.

Un boulon de calibre 4, vissé dans le bouchon collé permet la fixation à un flexible ou à une tige.


 L'électronique.

L'enrobage de l'électronique avec de l'Araldite. Le module sera irréparable mais parfaitement étanche.

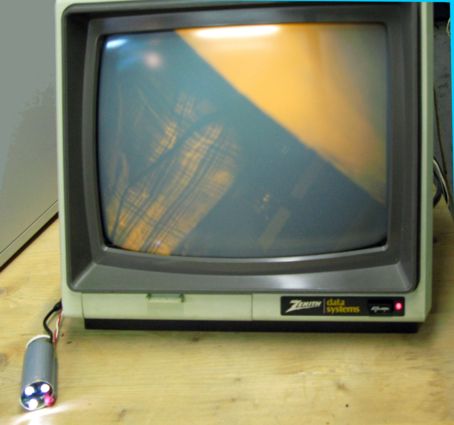

 Le moniteur en noir et blanc (récupération d'un vieux moniteur d'ordinateur, du temps du noir et blanc avec entrée vidéo composite).

Vous pouvez utiliser une vieille télévision noir et blanc qui dispose d'une entrée vidéo.


Electronique, Explications :

J'alimenterai cet ensemble en 12 volts parce c'est une tension courante. Le débit ne dépassera pas 100 milliampères.

L'électronique utilise 2 régulateurs LM317LZ qui peuvent débiter 100 mA et dissiper 600 mW.

  1.  Le premier 317 régule la tension d'arrivée de 12 volts en 8 volts pour la caméra qui consomme 80 mA
  2.  Le second est un générateur de courant pour les LED il est calé pour donner 20 mA.

317 régulation de tension :

Sachant que V-ref = 1,25V et que I adj est de l'ordre de 3mA,  en appliquant la formule avec une résistance de 220 ohms et 1,2 K (1200 ohms) la tension de sortie sera 8,06 volts.

317 régulation de courant :

Sachant que I Adj. est de 3 mA en appliquant la formule avec une résistance de 75 ohms l'intensité sera de 19,6 milliampères. L'ennui c'est que 75 ohms est introuvable, alors j'ai mis en parallèle 82 ohms et 470 ohms.

La diode 1N4004 montée en inverse protège contre les inversions de polarité. Si le système est branché à l'envers la diode est passante (avec seuil de 0,5 volts) et le fusible le l'alimentation fond et coupe le courant..

Pour les particuliers :

Le progrès avance...

Les prix baissent

Conrad vend des endoscopes à partir de 34,90 euros (réf. 120255-62) de la marque Voltcraft.

Code article 120255-62 (19/03/2011)

Il est donc devenu inutile de fabriquer soi-même.

Mais ce n'était pas le cas en 2008...

Pour les professionnels et dans l'industrie.

Avec les liens ad'hoc, vous découvrirez, un aperçu, du matériel très perfectionné qu'utilisent les professionnels.

Des robots télécommandés peuvent guider et orienter la caméra dans des endroits agressifs ou inaccessibles.

Le matériel professionnel est coûteux mais il répond à des normes sévères. Certains appareils robotisés peuvent couter plusieurs milliers d'euros.

http://www.allwan.fr/Endoscope/Camera-Endoscopique.htm

endoscopic camera, camera endoscopique, digital endoscope, endoscopie industrielle, fibroscopie industrielle, fiberscope video digital CAMERA ENDOSCOPIQUE VIDEO

Diamètre 9,5 ou 5,5 mm
camera endoscopique


 Caméra Endoscope couleur haute résolution sans fil avec système de vision sur moniteur TV portable (de poche). Actuellement utilisée par les services de sécurité et de secours ce système est aussi très intéressant pour les serruriers, laboratoire d'expertise en bâtiment , laboratoire d'épreuve pour bouteilles de gaz et/ou d'air comprimée, ouvreur de coffre fort, Plombier, Agents de sécurité Aéroportuaire pour la fouille des bagages et des colis suspects, etc... Ce kit complet permet la vision dans l'obscurité absolue aussi bien au sec que dans l'eau avec un réglage automatique de la profondeur de champ (auto focus). Il est complètement étanche et la sonde endoscopique est de longueur variée de 50 cm à 2 mètres de long. Robuste la gaine de la sonde est fabriquée à base de métal à mémoire de forme.

CAMERA CA50
Caméra vidéo axiale, haute sensibilité, standard PAL, équipée de son éclairage normal, à leds blanches de très haute luminosité.

Caractéristiques :

- Capteur CCD haute sensibilité : 3 Lux
- Sortie vidéo composite standard 1 Volt, codage PAL
- Objectif standard, F : 3.5
- Tension d'alimentation : 15 à 24 V DC (régulateur incorporé).
- Courant d'alimentation : au démarrage : < 0,5A en service : < 0,3A
- Température de fonctionnement : 0 à 70°

Caractéristiques du corps :

- Corps inox étanche à 3 bars
- Eclairage composé de 48 leds blanches haute luminosité
- Connecteur étanche.
- Poids avec objectif : environ 400gr.
- Longueur hors tout, avec objectif : < 80 mm
- Diamètre : 50mm

 http://www.allwan.fr/Camera-etanche/  2290 euros en 2015

Sanicurage

robot inspection vidéo télévisée canalisation
 Arrivée sur le site de l'intervention à Tagolsheim

http://www.videoclean.fr/


FIN. samedi 21 juin 2008 (mise à jour 19 Mars 2011). MAJ 6 Juillet 2015 (Mobile Freiendly)
