Les tubes Electroniques:

Article d'images, destiné à faire connaître l'aspect des tubes électroniques à ceux (notamment les jeunes) qui n'ont pas connu cette période.

Aspect de tubes.

ecl82ter.jpg ECL82 triode+pentode, encore fabriquée et polyvalentes.

Les tubes commençant par la rubrique ECL comportent une triode et une pentode de puissance, les filaments sont chauffés en 6,3 volts.

ecl85.jpg Ici ce sont des ECL85 triode+pentode de puissance.

Ces tubes utilisés en télévision, peuvent remplacer des ECL86 introuvables, il suffit de bien adapter.

ecl86.jpg ECL86.

  ELL80, double-pentodes de puissance fabriquée en 1960.

valves-redresseuses-detail.jpg Vu de 2 valves puissantes 5U4 et 5Z4. Elles sont encore utilisées dans certains amplificateurs de grand luxe en raison de leur faible bruit de redressement.

Leur filament est chauffé sous 5 volts (et en chauffage direct, donc cathode et filament sont un élément unique).

valves-redresseuses-psychedelique.jpg 5U4 et 5Z4 vue générale.

ampliel84a.jpg Une 5Z4 utilisée dans un ampli en construction. Ensuite je l'ai remplacée par deux EZ81.

valise-lampes.jpg valise-lampes3.jpg

Des valises et des valises de tubes sont nécessaires pour le collectionneur.


 e443.jpg Une très ancienne E443 des années 1933, neuve dans son emballage d'origine.

boites-tubes.jpg Aspect des emballages de tubes de petites dimensions.


 octal2-militaire.jpg Tubes militaires anciens de la série octal.

Les tubes militaires sont sélectionnés et soumis à des tests. Ils doivent fonctionner longtemps. Les défaillances sont interdites, car stratégie oblige.


 el38.jpg EL38.

EL38 pentode de puissance pour gros amplis, T.V., ou générateurs BF anciens.


7591A Nouvelle Fabrication.

7591a.jpg 7591A sorte de 6L6 doppée. Très réputée pour sa puissance et sa musicalité. Avec un push de ces tubes on peut arriver à 100 watts sous une tension de 480 à 500 volts. Ce tube a connu ses heures de gloire. Celui-ci est neuf (de stock ancien=NOS) pour mon ampli Kenwood.

Ce tube est à nouveau fabriqué depuis quelques années, on les trouve neufs, notamment sous la marque Electro-Harmonix.

7591A Electro-Harmonix

Marque Electro-HarmonixElectro Harmonix est une marque ayant un lien de parenté éloigné avec la Société NEW SENSOR. Les tubes sont fabriqué à l'usine Xpo-Pul à Saratov en Russie, la société fabricante est Reflector. Reflector a une longue tradition de produits de qualité. (Les liens d'interdépendance entre ces sociétés sont compliqués à appréhender...approfondissez si vous voulez, moi je m'y perds). Je donne donc ces infos sous toutes réserves.

NEW SENSOR est une société américaine (sous toutes réserves).

Depuis la réforme de cette usine la qualité des tubes produits a été fermement améliorée.

Il se dit que ces tubes sont tous de nouvelle conception et sont de qualité excellente.

7591A-moderne Electro-Harmonix Le nouveau tube 7591A Electro-Harmonix.

Pour en savoir plus...cliquer




triode-r-120.jpg R120 Deux triodes de puissance anciennes. Certains les recherchent encore pour leur linéarité. Mais les R120 ne délivrent que 3 watts par tube. Leur puissance est donc insuffisante.


 tube-24-detail.jpg Tube 24, de 1932.



Chaque appareil, auquel je tiens beaucoup, possède son coffret de tubes de rechanges.

Ici le coffret de mon amplificateur Kenwwod.


I117

I117

 Ci-dessus : 2 Lampemètres: METRIX 310B et I117.

Pas de contrôle des tubes sans lampemètre.

J'adore les boutons et les cadrans comprimés des lampemètres, pour moi c'est ludique. Ce n'est pas le tableau de bord d'un AIRBUS, mais il y a déjà bien des boutons à titiller......

dm71-macro1.jpg L'indicateur visuel DM70 à côté d'une cigarette "Gauloise" (Je ne fume pas! mais mon épouse oui!).

Cet indicateur cathodique permet de visualiser la syntonisation des stations dans les récepteurs portables à lampes des années 1955.



genehfoldb1823e409.jpg Des tubes très anciens équipant un générateur HF des années 1933-1935.

La peinture dorée qui recouvre ces tubes est conductrice, elle constitue donc un blindage.

nuvistor04.jpg Un tube NUVISTOR à côté d'un tube ordinaire. Notez la miniaturisation.

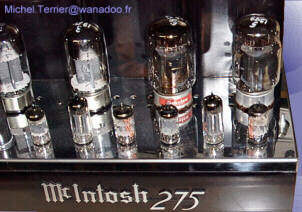

monmac1small.jpg Les tubes d'un ampli, haut de gamme McIntosh MC275. Vous apercevez des KT88 et des 6550.

La puissance délivrée est de 75 watts par canal.


Savez-vous qu'il existe une "Miss Triode" ???

Miss Triode

http://www.audiofil.net/forum/forum_posts.asp?TID=12332&PN=15


Les monstres

Des tubes spéciaux (modernes et énormes) les thyratrons (cliquer)

Et encore :

Veuillez noter qu'en matière d'émission à grande puissance, il existe des tubes électroniques gigantesques souvent refroidis par circulation d'eau. Nous ne sommes plus dans les applications audio mais dans la radio diffusion.

Exemple de tube émetteur 600 KW (ci-dessous) :

Tube émetteur à ondes moyennes de 600 kW, un  méga-tube à vide qui peut être refroidi par l'eau et l'air. Il est utilisé pour amplifier la puissance finale. Il est utilisé par la Direction générale Fangliao .
