On continue dans les thermostats !

U217B

Commande de TRIAC

Thermostat

Cliquer pour agrandir

J'ai découvert ce circuit intégré en démontant par curiosité le radiateur de ma chambre. Je l'avais acheté en 2002 à la Boite à Outils.

Je voulais voir comment était monté le thermostat électronique.

Ensuite j'ai recherché sur le WEB pour obtenir la documentation.


Description

Le circuit intégré, U217B, est conçu pour commuter la phase à son passage par zéro.

Commutateur de technologie bipolaire. Il est employé pour contrôler des charges résistives sur secteur alternatif par un triac commutant au passage par zéro.

Un générateur de rampe permet de réaliser la fonction de contrôle de puissance par périodes groupées de cycles sinuosidaux complets (pas de découpage de la phase).

Particularités

Directement alimenté sur le secteur alternatif.

Consommation Actuelle 30,5 mA

Très peu de composants externes

Pleine commande d'onde sinusoïdale - aucun composant parcouru par le circuit de charge.

Impulsion de courant à Commande Négative typ. 100 mA.

Protégé contre les court-circuits.

Contrôle de Puissance Simple

Générateur de Rampes

Tension de Référence

Applications:

Plein contrôle de puissance sinusoïdale.

Régulation de Température

Clignotant de puissance

Présentation:

DIP8, SO8


Conclusion: Fonctionne parfaitement, ce circuit intégré est disponible chez CONRAD le 9 février 2008.

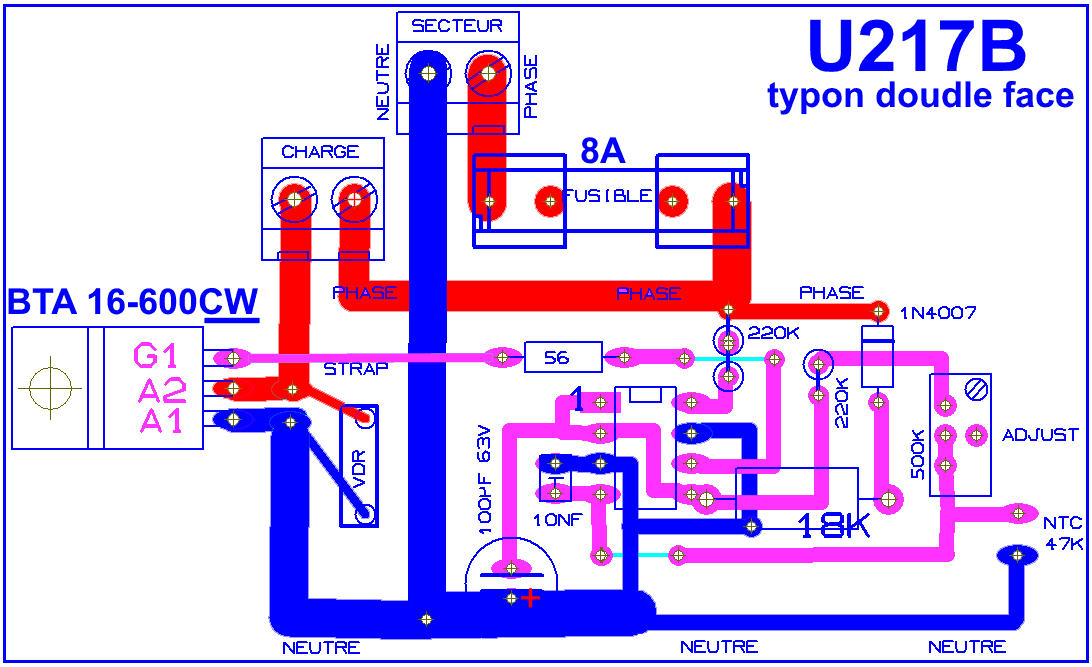

Ci-dessus : Le module. Il faut toujours un généreux radiateur (principe de précaution).

(double face).

La puce

Gros plan sur la puce.

Choix du triac :

Vous pouvez utiliser tout triac sensible.

Si vous prenez dans la série BT préférez le BTA (isolé) par rapport au BTB (non isolé).

Mais en tout état de cause il faut un CW (sensibilité 35 mA)

Conrad les vend (Février 2008).

cliquer pour agrandir

Ici il faut un triac CW (35 mA)


TDA1023

(pour mémoire car peu disponible).

Thermostat proportionnel.

 Attention au 220 Volts !

Mon premier thermostat électronique proportionnel.

TDA1023. Un bijou!

Je préfère le TDA1023 à l'UAA2016 pour sa souplesse de fonctionnement, mais, il n'est plus fabriqué, il faut donc le trouver dans un vieux stock à un prix correct.

Le TDA1024 a succédé au TDA1023, mais je n'ai pas fait d'essai, il n'est plus fabriqué.

  circuit intégré spécialisé, optimisé pour cet usage.

J'ai acheté un TDA1023  et j'ai fait le montage.


 Données du TDA1023 Philips:

Ce circuit intégré est une commande de triac possédant les perfectionnements suivants:

Prévu directement pour le 220V alternatif soit à travers une résistance de puissance, soit avec un condensateur série et une résistance.

Il découpe la sinuoïde du secteur en tranches. Le découpage se fait au passage par zéro (zero cross center) sans parasites.

L'hysteresis du comparateur est ajustable. La sensibilité est de l'ordre du 1/2 degré C (0,5°C).

On peut régler la pleine charge du radiateur dans une plage comprise entre 1 et 5°C.

La durée des pulsations de courant est réglable.

cliquer pour agrandir

tda1023schematic.gif cliquer pour agrandir

Dans le tableau suivant les valeurs passe-partout.

cliquer pour agrandir

Dans le tableau suivant les valeurs et leurs fonctions:

cliquer pour agrandir

Dans le tableau suivant des valeurs plus spécialisées:

cliquer pour agrandir

Pour toutes les courbes et détails vous téléchargerez utilement sur le WEB les données complètes en demandant sur GOOGLE "philips" "tda1023" c'est en anglais...


Réalisation pratique TDA 1023:



TDA1023: La platine est gravée à l'anglaise. Un vernis isolant est appliqué ensuite.

Les conducteurs pour le 220V sont larges. Les fils secteur sont

TDA1023: La platine installée dans le convecteur. Dans le cercle ovale rouge on aperçoit la sonde et sa commande de nuit.

A gauche on remarque le triac et son radiateur.

Tous les écrous sont bloqués par une goutte de peinture rouge ou de vernis à ongle (bloqués mais dévissables).

La commande de nuit (ou basse température) est une résistance de 39 Kilohms placée sous la sonde. Elle est commandée par un programmateur situé sur le tableau central (cercle ovale rouge)


Commande nocturne (TDA 1023)

La thermistance est placée dans une douille en laiton, calibre 22 WMR (22LR convient aussi) duement nettoyée et vernie à l'intérieur, les fils sont isolés avec de la gaine thermorétractable. La sortie est rendue étanche avec de la colle fusible (pistolet à colle).

Ainsi l'étalonnage se fait dans une casserole d'eau chauffée ou refroidie à différentes températures.

Sous la sonde la résistance d'abaissement des températures pour la nuit. Mon système domestique est conçu ainsi depuis sa naissance en 1980 ! la commande amène du 220 V standard.

Une solution électronique serait possible, mais c'était si simple ainsi.......

l'UAA2016, plus récent, est directement prévu pour ce genre de commande.

Conclusion:

Le TDA 1023 est mon préféré pour sa facilité de montage et de fonctionnement, mais il n'est plus fabriqué. Il faut donc l'oublier. Ou alors il faut le trouver dans un vieux stock, de composants obsolètes (ça existe) à un prix correct et en prendre trois (pour la maintenance).


Rappel:

RAPPEL:

Prenez vos précautions avec les montages en 220 Volts AC.

Danger mortel réel.
