ampli 300B (et autres).
Assembler et tester son transfo d'alimentation
Sommaire: (cliquer la ligne)
Assembler: alimenter
Il faut:
- 2 fois 5 volts alternatifs sous 1,2 ampères.
- 6 volts en continu, sous 2 fois 0,7 ampère, ou 12 volts sous 0,7A., pour alimenter les filaments des drivers (ECL82, 6,3 volts chacune 0,7 A).
- 400 à 450 volts en continu sous un minimum de 200 mA.
Comment faire ?
Il y a des astuces.
Le filament de la triode 300b peut être alimenté en alternatif ou en continu. Il est indispensable d'alimenter chaque filament séparément.
2 fois 5 volts continu, 1,2A, c'est jouable, en continu, à partir de deux sources alternatives de 7,5-9 volts avec des régulateurs tripodes 5 volts, genre 7805.
2 fois 5 volts alternatifs, c'est introuvable, sauf à acheter le transfo spécial.
Avec un transfo 2 fois 6 volts, très courant chez les marchands, vous pouvez insérer une résistance de dévoltage. J'y ai pensé mais je n'ai pas essayé. Cela devrait fonctionner.
Vous pouvez aussi s'il ne s'agit pas d'un transfo imprégné, ou moulé, débobiner des spires.
J'avais un gros vieux transfo de très ancien téléviseur des années 60 donnant 6,3 volts sous 8 ampères et 220 volts sous 0,3 ampère.
J'ai débobiné l'enroulement 6,3 volts qui comprenait 21 tours et j'ai rembobiné, deux enroulements, avec du fil de 0,8 deux enroulements de 17 tours correspondant à 5 volts et quelques poussières (rappel, règle de 3: 21/6.3*5=16,66 tours soit 17 tours.).
Pour la haute tension j'ai ajouté, en série et en phase (voir explications dans des montages précédents) avec le secondaire 220 volts un autre transfo 220/125 volts ce qui me donne 345 volts. Soit une valeur de crête de 488 volts. Comme mes condensateurs de filtrage tiennent en pointe jusqu'à 500 volts je suis bon.
Pour le pont redresseur j'ai placé 4 diodes BY255 qui tiennent 1500 volts sous 3 ampère (increvable!). Les condensateurs plastiques sont prévus pour tenir 1600 volts mais ceux à 630V devrait tenir ?
Pour le 6 volts continu j'ai décidé d'alimenter les deux filaments des tubes ECL82 en série. Donc il me faut 12 volts sous 0,7 ampère. J'ai bobiné un enroulement donnant 15 volts. 21/6.3*15=50 tours en fil de 0,8 tenant 1,5A en service continu. Un régulateur 7812 avec bon radiateur fait l'affaire.

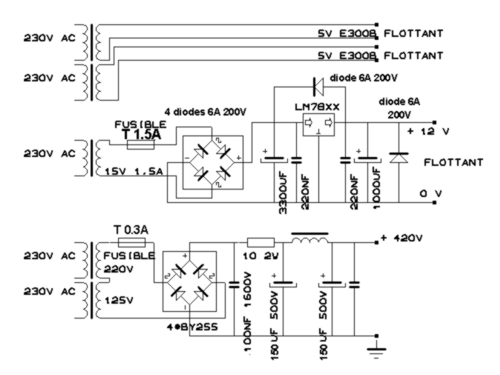

Le schéma se présente ainsi.
Le mot "flottant" indique un circuit don't aucun des points n'est relié à la masse.
La self de filtrage est une 30 Henrys, achetée chez NOVARRIA.
La résistance de 10 ohms 2 watts permet 2 choses:
- A l'allumage les condensateurs vides demandent un grand appel de courant. Cette résistance modère le courant.
- En cours de fonctionnement cette résistance permet de tester avec un voltemètre l'intensité débitée. par exemple si vous mesurez 2 volts à ses extrémités c'est qu'il passe 0,2 ampère. 2/10=0,2 selon la loi d'Ohm.
Construction Alimentation:
L'alimentation, en ce genre de montage est le premier module à construire.
C'est de ce module que sortira l'ampli (pas le contraire!).
L'alimentation est un bloc qui doit tenir dans toutes les positions (maintenance, dépannage éventuel).
Architecture
Le principe du "BLOC ALIMENTATION"Module N°1 de tout montage. Bloc Alim. Votre alimentation doit former un ensemble compact, démontable, positionnable dans toutes les postions. (Il y a donc un châssis) Pourquoi ? Parce qu'il en est ainsi dans tous les bons montages et que la maintenance doit être facilitée. Ma structure est constituée de parties de platines de téléviseurs (tole forte) coupées et brasées entre elles.
|
Tester l'alimentation:
Phase N°2 de tout montage
autre terminologie "faire une simulation"
1/ A vide d'abord.
Une alimentation doit être testée d'abord
à vide! (sans charge= sans débit)
2/ En charge Ensuite.
Quand je lis les forums, combien se plaignent que les transfos d'alimentation chauffent, que des composants claquent, etc...
Une alimentation doit être testées, en charge, c'est à dire en débitant ce qu'elle devra donner.
Pour cela on la charge avec des ampoules électriques:
Haute tension: 2 ampoules de 220V de même puissance, en série, permettent d'appliquer la heute tension:
Filaments:
Pour le test des sorties filaments, utilisez des ampoules d'éclairage automobile.
Et faites fonctionner un certain temps:
Ce temps est de l'ordre de quelques heures.
Si les transfos et autres composants ne chauffent pas, ne claquent pas, tout va bien.
Le test
est en cours (simulation).
2 ampoules 220V de 40W en série + 2 ampoules 12 volts 21 W + une ampoule 12 volts 21W.
N.B: Tension avant la self de filtrage.
Si tout va bien vous passez aux étapes suivantes.
C'est à dire construction de du réducteur de tension puis de l'amplificateur.
FIN. MAJ 28 Juin 2015 (Mobile Friendly)
