GRUNDIG meuble stereo
avec tourne disque.

Type: Weltfunk gründig

platine tourne disque DUAL 1010

châssis HF-Stereo-Kontzertgerät 8034 St/R N° 13800

Tubes ECH81,ECC85,EAF801,ECC83,ECLL800, ECLL800,EM87.

année 1966.


Données Générales:



Il était dans ma cuisine...

 Ce meuble stéréo est intéressant, il représente les derniers efforts de la technique tube dans sa lutte contre le transistor.

Notamment avec l'emploi de tubes de puissance ECLL800, comportant 2 pentodes de puissance et une triode déphaseuse.

Pour les privilégiés, qui auraient ces tubes, voyez une application: ecll800applic.htm

cadran splendide.

détail de stations: On trouve déjà Europe N°1 (this is Europ Numero One).

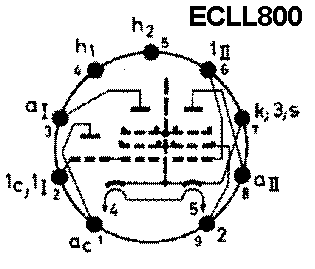

ECLL800

ECLL800

ECLL800





Schéma Clic pour agrandir

La fin des bons tubes "grand Public".

Fin de Règne.

Le tube ECLL800 fait partie des derniers tubes, grand public, fabriqués.



Elaboré par LORENZ en 1960-1963 son rendement est excellent puisque en le comparant avec la non moins excellente EL 84 qui donne 5,2 Watts sonores pour une consommation électrique d'environ 18 W cela donne un ratio de 3,46 watts consommés pour obtenir 1 watt musical. En revanche l'ECLL800 consomme un total de 23,78 watts électriques pour donner 8 watts musicaux soit 3 watts consommés pour 1 watt musical.

Si on ajoute que le transfo de sortie est plus petit pour un push-pull de 8 watts que pour un classe A de 5,6 watts, que le nombre de composants externes est faible, l'ECLL800 apparaissait comme un progrès.

Mais, il était trop tard, les transistors de puissance étaient apparus et l'ECLL800 vit sa carrière rapidement abrégée.

Ce tube est un tube rare, en conséquence il est coûteux, on le trouve encore pour 60 dollars US.

Il est le grand-père des modules STK et autres circuits intégrés linéaires de puissance son.

Adieu! les bons postes à lampes du grand commerce!....

C'était pourtant assez bien.

Bonjour les "casseroles" de bazar!

Et les collectionneurs apparurent, petit à petit.

Seuls les musiciens et mélomanes continuaient avec des tubes "haut de gamme" et des amplis hors de prix.

Châssis vue de dessus.

châssis avant (sans le cadran.

Châssis, côté droit: on aperçoit le tuner FM, le CV double cage, la cellule redresseuse, le transfo d'alimentation.

Un décodeur à tubes était prévu en option, je n'ai même pas cherché à le trouver, 15 ans après la sortie de cet appareil cela m'apparut impossible.

J'ai ajouté un décodeur stéréo à circuit intégré MC1310P. Voici son schéma. fonctionnement irréprochable.



  Schéma Clic pour agrandir

Origine de propriété:

J'ai acheté ce meuble radio dans  les années 1980 à M. et Mme JUIF pour la somme de 500 FF.

Il était en parfait état de fonctionnement et j' l'ai acheté pour disposer d'un beau meuble radio.

C'était une "première main". Ces personnes avaient acheté ce meuble neuf aux Ets GLOBE  à Mulhouse le 25/05/1965 pour la somme de 1000FF (150 euros).

Versement de 100 FF à la commande et solde de 900 FF lors de la livraison.

Dans les années 60 le salaire minimum était de l'ordre de 450-500FF. 1000 FF correspondaient à deux SMIC soit actuellement plus de 10.000FF ou 1500 euros. Ces appareils étaient donc coûteux. Il fallait aimer la musique ou avoir de l'argent pour les acheter.





Technische Daten 8034 St/R

Stromart:       Nur für Wechselstrom, umschaltbar für 110, 130, 220 und 240 Volt

Stromverbrauch: Bei 220 Volt Ca. 75 Watt

Sicherungen:    Für 110/130 Volt 1 A; für 220/240 Volt 0,5A träge * bitte niemals die Sicherung reparieren.

Rohren und Dioden:              ECC85 - ECH81 -EAFBO1 -ECC83-2xECLL800 - EM87 - 2xAA113

1 Trockengleichrichter          B 250 C 135

Skalenbeleuchtung:      2 Lämpchen zylindrisch, 7 V / 0,3 A;

1 Lämpchen 7 V / 0,1 A fûr Stereo-Anzeige

        Empfangsbereiche:       Langwelle:      145...  350 kHz

                                Mittelwelle:    510..   1620kHz

                                Kurzwelle:      5,85... 6,25 MHz

                                UKW:    87... 104MHz

Kreise:                         6 + 1 Rundfunk- und 10 UKW-Kreise, davon 2 (2) abstimmbar

UkW-Aussendipol:        Verwendbar ist jede Dipol-Antenne mit einem Anpassungswert Von  240 ohms

Ferritstab-Antenne:     Eingebaut, zur EmpfangsVerbesserung im Mittel- und Langwellenbereich

Schwundausgleich:       Auf 2 Rôhren wirkend, unverzögert

Klangregelung:          Bass - und Hôhenregler, stufenlos

Lautstärkeregelung:     Gehörrichtig

Ausgangsleistung:       6 Watt je Kanal

Schallplatten und Bandwiedergabe:       TA-Taste drücken

Performances subjectives:

Avec les haut-parleurs intégrés l'écoute donne trop de basses résonnantes (effet de cavité) et le médium est faible. Les tweaters électrostatiques (haute impédance et haute tension) passent les très hautes fréquences (f > 5 Khz).

Circuits de tonalité très efficaces, comme avec tous les postes allemands il faut augmenter les aigus, et diminuer les basses qui sont sont trop abondantes.

Ce doit être le style germanique d'une époque ?????



Le tourne disque DUAL 1010 à tête piezo-céramique est correct.

.



Le double potentiomètre de volume comprend deux prises médianes adaptant automatiquement la tonalité physiologique au volume sonore.

En fait, le mode d'emploi recommande l'usage de baffles extérieures, il est indiqué qu'elles sont indispensables pour la stéréophonie.

Vue arrière.
