Deux transistors anciens

Menu :

  1. Philips Fanette 1958-59 (Cliquer)
  2. Philco Multi-Band 1975 (Cliquer)
  3. Philippe Hisard

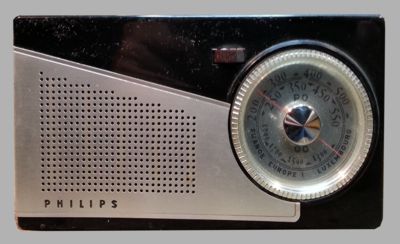

Philips Fanette 1958-1959

Mon premier transistor, à moi !!

Un modèles très diffusé mondialement.

Philips Fanette fut fabriqué mondialement entre 1958-1960 par la firme  Philips; Eindhoven (tubes international!); Miniwatt.

C'est une Radio à transistors dite "de poche" à cette époque.

La miniaturisation commence

Elle mesure 16/8,8 cm pour une épaisseur de 3,4 cm. Elle pèse 500 grammes.

Elle sera fabriquée dans différents pays du monde, avec de légères différences d'aspect :

  • 1959 Philips L1F95T Fait en France (noir).
  • 1958 Philips Norelco L1X75T/54 / L1X75T/64RA fait aux USA (noir).
  • 1958 Philips L1X75T/R Fanette (Hollande) noir.

Elle sera fabriqué aussi en Australie, au Canada, en Allemagne et en Grande Bretagne (avec des couleurs différentes).

Ce modèle Philips Fanette est probablement la première radio transistor de poche de ce grand fabricant.

Pour le transport il existe un étui en vrai cuir.

Cette mini radio de poche Philips fut certainement l'une des radios à transistors la plus "internationale" qui ne fut jamais produite: huit modèles furent fabriqués dans sept pays différents. Philips Corporation Holland avait des usines d'assemblage ou de fabrication partout dans le monde, certainement pour éviter les frais de douane sur ce qui serait autrement des produits d'importation et donc taxés.

Certains pensent que ce modèle Philips a été l'une des radios à transistors les plus belles jamais réalisés. Elle affiche une simplicité de style européen dans sa conception sans oublier le style du boitier.

Cette radio était concurrentielle parmi les radios de taille similaire telles les Braun (Braun T3, T4, T41), et elle semble plus "moderne" dans sa conception que chez Telefunken et Grundig à la même période.

Une autre fonctionnalité intéressante de conception est la facilité d'accès du châssis, cette radio a été conçue pour faciliter l'accès et donc le dépannage, un objectif que d'autres fabricants de radio de la même période moment n'ont pas semblé toujours prendre en considération.

Ce modèle de radio Philips, dans toutes ses variations, a été produit en 1958 et 1959, et la production a probablement continué dans le début 1960.
Les couleurs des boitiers, selon les versions, furent : noir, ivoire, rouge, bordeaux, bleu, et vert foncé. Il est probable que seuls les modèles à boitier ivoire avaient une grille de hautparleur dorée.
Pour en savoir plus : http://www.abetterpage.com/wt/euro/Fanette.html  (en anglais)

Technologie

 Le Philips Fanette c'est :

  •  7 transistors au germanium : OC44 OC45 OC45 OC71 OC71 OC72 OC72,
  • Super hétérodyne FI/IF 452 kHz
  • Gammes d'ondes : Ondes Moyennes et ondes longues en Europe et ondes moyennes (PO) uniquement pour le reste du monde.
  • Particularités : Câblé à la main.
  • Tension / 6 volts par 4 piles sèches R6 (4 × 1,5 Volt)
  • Hautparleur dynamique à aimant permanent  diamètre 5 cm (= 2 inch)
  • Puissance de sortie 0.1 W = 100 milliwatts. (c'est faible).

N.B. : Les anciens transistors étaient au germanium, les transistors actuels sont au silicium.

germanium audio de "petite" puissance OC72.

Germanium : L'effet transistor a été observé en 1948 dans du germanium. Il a servi de substrat semi-conducteur jusqu'à ce que le silicium prenne sa place, vers les années 1970. Aujourd'hui, il est encore utilisé dans le domaine des hautes fréquences, pour la réalisation de diodes à faible chute (0,3 V environ, application en détection) et dans les cellules photovoltaïques multi-jonction pour les utilisations spatiale et terrestre après concentration. Le germanium demeure indispensable dans les hautes technologies.

Le transistor OC44 (un progrès)

En 1957 apparait le transistor radiofréquence (= HF max 15 MHz) PNP au germanium OC44 (et son cousin OC45). L'OC44 est tout de suite adopté comme oscillateur mélangeur en AM.

Dans presque tous les récepteurs français de cette époque on trouve cette série de semi-conducteurs  et "ça marche" !

  • OC 44 ......................Oscillateur
  • OC 45 .....Moyenne Fréquence
  • Diode OA 79 ou OA 95 ..............Détecteur
  • OC 71 .....................Préampli BF
  • OC 72.........Ampli BF Push-Pull

OC44, OC45

L'amplification de puissance :

Les amplificateurs de puissance des premiers récepteurs à transistors utilisaient des transformateurs. Comme pour les push-pull de tubes : voir schémas ci-dessous.

Ci-dessus : transformateur de déphasage pour driver deux transistors identiques (push-pull).

Ci-dessus : 2 schémas de l'amplificateur son des petits récepteurs à transistors.

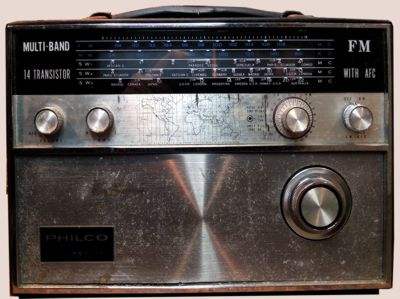

Philco Multi-Band 1975

Philco Multi-Band, Solid State, des années 1975, est un récepteur radio fabriqué au Japon par la firme américaine Philco, Philadelphia Stg. Batt. Co.; USA.

Ce récepteur n'est pas destiné à l'Europe mais aux pays d'Afrique, d'Asie, d'Amérique ou d'Océanie.

Il est portatif, mais déjà assez gros et lourd : 3 Kg, 286 x 241 x 95 mm

Il ne reçoit pas la gamme des ondes longues, typiquement européennes, mais en revanche il possède 3 gammes d'ondes courtes dont les fréquences dites tropicales  qui n'existent pas en Europe.

  • SW1: ~1.5 - 4.5 MHz, dont la bande des 120 m : 2300-2495 kHz,  et la bande des 90 m : 3200-3400 kHz, utilisées uniquement dans les zones tropicales. Ces bandes sont reçues sur un barreau de ferrite.
  • SW2: ~3 - 9 MHz, dont les bandes des 75 m et 60 m elles aussi tropicales.
  • SW3: ~ 9 - 22 MHz

Les stations tropicales sont groupées dans des bandes de fréquences particulières (90, 75 et 60 mètres). Ces fréquences ne sont accordées qu'aux stations des pays tropicaux diffusant à leur auditoire local des émissions qui leur sont uniquement destinées. Ces stations, de faible puissance, diffusent en ondes courtes sur un plus vaste territoire que ne pourraient le permettre les ondes moyennes à cause de l'activité solaire trop puissante dans les régions tropicales. Alors qu'il faudrait tout un réseau de stations en ondes moyennes pour couvrir un pays comme le Venezuela, à des couts prohibitifs, une seule station tropicale sur ondes courtes à faible puissance permet de couvrir ce même territoire.

Il reçoit la FM.

Technologie

Aucune particularité mais quand même 14 transistors.

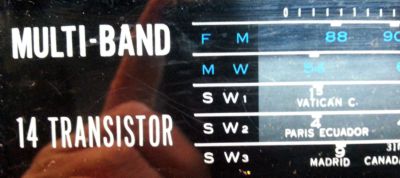

Cet appareil, orienté ondes courtes et baroudeurs, possède un réglage fin (= fine tuning)  pour fignoler dans les ondes courtes. Il possède aussi un convertisseur pour les fuseaux horaires. Photo ci-dessous.

Cote du modèle eBay.com - USA + international 2011 19 € / 21 $.


Son ancêtre (de chez Philco) pourrait être le récepteur ci-dessous Philco Ford de 1970 ?


Origine de propriété

Ce Philco Multi-Band m'a été donné dans les années 1980-1985 par Philippe Hisard.

Philippe Hisard est un chercheur océanographe, retraité, Docteur es Sciences, spécialisé dans les études océanographiques. Il a habité en plusieurs points du monde (Afrique, Océanie) et il a navigué sur tous les océans du globe dans le cadre de sa profession. Il a publié seul, ou en collaboration, des articles très spécialisés.

  • 1986 Observations hydrologiques dans l'océan Atlantique équatorial, juillet 1982-août 1984.
  • 1972 Les Eaux du Pacifique occidental à 170° E entre 20° S et 4° N : coupes et cartes.
  • 1993 Mise en évidence du contre-courant équatorial dans l'océan Pacifique et l'océan Atlantique au cours de la première moitié du XIXe siècle = The first observations of Pacific and Atlantic equatorial countercurrents during the early nineteenth century Auteur :Philippe Hisard.
  • 1986 Etat moyen et variabilité des courants équatoriaux et des structures thermiques associées dans l'océan Pacifique et l'océan Atlantique : annexe Auteur : Philippe Hisard.

Sa thèse de Doctorat portait sur les courants de profondeur ou courants sous-marins.

Philippe Hisard



Rédigé le 06 Avril 2016.
